MODUŁ ROZSZERZENIOWY DO KONWERTERA WIZ107SR FIRMY WIZNET

Kod produktu: MP-WIZ107SR-EXTB


Uwaga: Produkt wycofany z produkcji (strona ma charakter archiwalny)

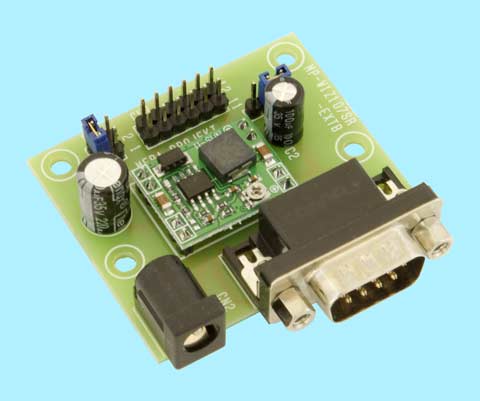

Moduł MP-WIZ107SR-EXTB stanowi gotowy moduł rozszerzeniowy dla konwertera internetowego WIZ107SR firmy Wiznet. Poprzez jego zastosowanie uzyskujemy gotowe wyprowadzenie złącza RS232 (DB9 męskie) oraz złacza zasilającego w postaci typowego gniazda zasilającego DC 5,5/2,1mm. W module zastosowano przetwornicę DC/DC dzięki czemu mamy możliwość zasilania napięciem z zakresu od 5 do 28V. W module umieszczono dodatkowo 3 zworki umożliwiające wygenerowanie 3 sygnałów sterujących: SYSTEM RESET, FACTORY RESET oraz HARDWARE TRIGGER. Podłączenia z konwerterem WIZ107SR dokonuje się poprzez taśmę IDC12 dostępną również w naszej ofercie.

Podstawowe właściwości:

  • Złącze szeregowe: DB9 męskie
  • Złącze zasilania: DC 5,5/2,1mm
  • Obsługiwane linie portu RS232: TXD, RXD, RTS, CTS
  • Zasilanie 5 - 28V DC
  • Wymiary modułu (obrys płytki bez złączy): 50,8mm x 43,2mm
  • Otwory montażowe: 4 x 3,5mm



W ofercie naszej dostępne są zasilacze pasujące do oferowanego interfejsu.

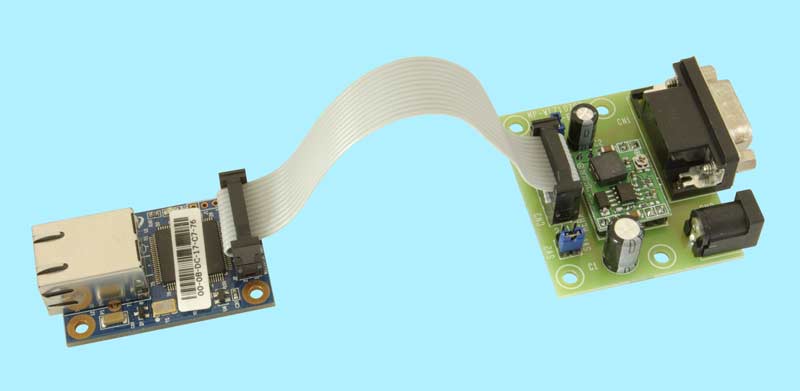

Podłaczenie konwertera WIZ107SR do modułu rozszerzeniowego

Dokumentacja modułu MP-WIZ107SR-EXTB

Dokumentacja konwertera WIZ107SR

OPCJONALNE AKCESORIA

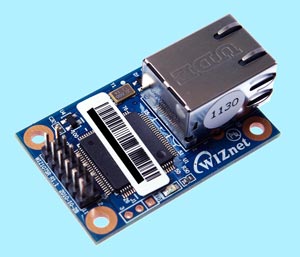

Konwerter RS232 -> TCP/IP Ethernet typu WIZ107SR firmy WIZNET



Szczegóły oferty >>

Zasilacze impulsowe wtyczkowe pasujące do oferowanego produktu

Dostępne różne modele w zależności od napięcia zasilającego i max. prądu wyjściowego.

Przedłużacze DSUB 9 (połączenie 1:1)

Dostępne długości:

  • 2m (kod produktu: K-DB9-MF-2)
  • 3m (kod produktu: K-DB9-MF-3)
  • 5m (kod produktu: K-DB9-MF-5)
  • 10m (kod produktu: K-DB9-MF-10)

Kable wysokiej jakości z zalewanymi końcówkami, kolor biały.

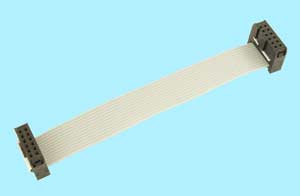

Taśma zakończona wtykami IDC12

Kod produkty: K-IDC12-10

W ofercie standardowa taśma połączeniowa o długości 10cm.
Na zamówienie możliwość wykonania taćmy od dowolnej długości.
