ELEKTRONICZNY ZAMEK/IMMOBILIZER NA PASTYLKI DOTYKOWE

Kod produktu: MP01701
Producent: MERA-PROJEKT

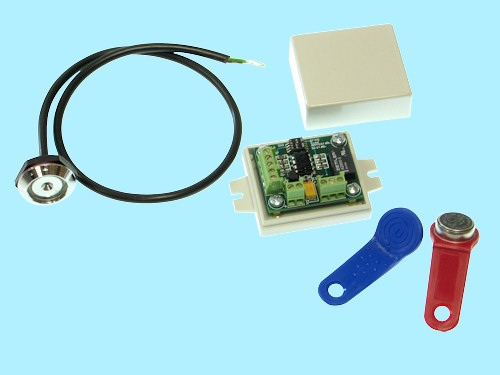

Uwaga: pokazane na zdjęciu klucze kodowe należy dokupić osobno (nie wchodzą one w skład urządzenia)

Oferowane przez nas urządzenie stanowi gotowy element elektronicznego zamka lub immobilizera. Elementem wykonawczym jest miniaturowy przekaźnik.
Urządzenie jest programowalne i współpracować może maksymalnie z 15 kluczami kodowymi typu DS1990 (klucze należy dokupić osobno i są one dostępne w naszej ofercie).
Urządzenie pracuje w trzech trybach (wybór dokonywany jest poprzez odpowiednie ustawienie miniaturowego switcha):

  • bistabilnym - kolejne przyłożenia klucza na przemian włączają i wyłączają przekaźnik,
  • czasowym - przyłożenie klucza włącza przekaźnik na ok. 10s po czym automatycznie powraca do stanu początkowego (typowe działanie w przypadku sterowania zamkiem w drzwiach wejściowych),
  • monostabilnym - przyłożenie klucza włącza przekaźnik, pozostając w tym stanie aż do wyłączenia napięcia zasilania (typowe działanie w przypadku np. immobilizera samochodowego).

Ze względu na swoją uniwersalność, niski pobór prądu, szeroki zakres napięć zasilających oraz łatwość programowania i obsługi, urządzenie może znaleźć zastosowanie np. w sejfach, samochodach, komputerach oraz w drzwiach wejściowych sterując bezpośrednio elektroryglem lub systemem alarmowym.

Podstawowe parametry:

  • Napięcie zasilania: 6 - 15V DC,
  • Pobór prądu: max. 30mA,
  • maksymalna ilość kluczy do zakodowania: 15,
  • Możliwość kasowania i zapamiętywania nowych kluczy,
  • Dane kluczy zapisywane w nieulotnej pamięci EEPROM (nie ulegają one skasowaniu po odłączeniu zasilania),
  • 3 tryby pracy urządzenia,
  • Element wykonawczy: miniaturowy przekaźnik (125V DC / 110V AC, 2A),
  • Sygnalizacja świetlna stanu pracy w postaci dwukolorowej diody LED wbudowanej w czytnik pastylek dotykowych,
  • Wymiary: 48mm (64mm z uchwytami) x 42mm x 22mm
  • Temperatura pracy: 0 - 55°C.

Zmiana stanu urządzenia wywoływana jest dotknięciemklucza kodowego do czytnika. Transmisja danych tego typu zapewnia wysoką poufność kodu.
Urządzenie przystosowane jest do współpracy maksymalnie z 15-ma dotykowymi kluczami DS1990 firmy DALLAS (Touch Memmory), dostępnych w naszej ofercie. Klucz kodowy ma postać hermetycznej stalowej pastylki o średnicy 17mm i wysokości 6mm. Kod klucza stanowi unikalny niepowtarzalny identyfikator. Klucze kodowe charakteryzują się bardzo dużą wytrzymałością mechaniczą i odpornością na wpływ pól elektromagnetycznych. Czytnik wyposażony jest w dwukolorową diodę LED sygnalizującą stany pracy urządzenia. Klucze kodowe zapamiętywane są w pamięci EEPROM dzięki czemu wyłączenie zasilania nie powoduje utraty zapamiętanych wartości.
Każdy kod klucza składa się z 8 bajtów (1 bajt identyfikujący rodzinę układów, 6 bajtów unikalnego numeru seryjnego i 1 bajtu sumy kontrolnej CRC). Suma kontrolna CRC umożliwia sprawdzenie, czy transmisja pomiędzy kluczem a urządzeniem przebiega prawidlowo. Zabezpiecza to przed zapisaniem błędnego klucza oraz zwiększa jakość zabezpieczenia przy odczytywaniu kluczy.

Dokumentacja urządzenia MP01701

Wymiary obudowy

Materiał obudowy
