CZYTNIK RFID ZE ZINTEGROWANĄ ANTENĄ, WYJŚCIE RS232 (TTL)

Kod produktu: MP01611
Producent: MERA-PROJEKT

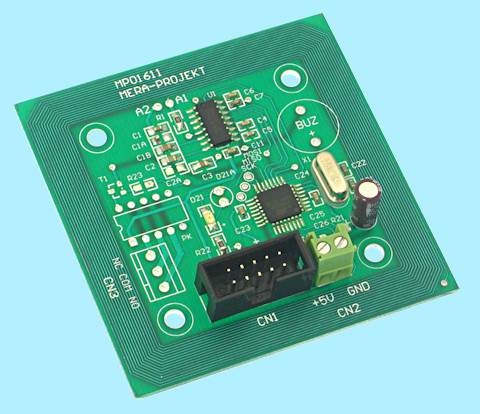

Moduł MP01611 stanowi tani i prosty w zastosowaniu czytnik RFID dla transponderów UNIQUE 125kHz, umożliwiający szybkie konstruowanie urządzeń do bezstykowej identyfikacji.

Podstawowe parametry:

Zasilanie: 5V DC
Zasięg ok. 12 cm (karta ISO, Clamshell), 7 cm (breloki)
Odczyt transponderówi Unique (125kHz),
Identyfikacja na podstawie 40-bitowego numeru seryjnego,
Zintegrowana antena na płytce PCB,
Wyjście w standardzie RS232 (TTL),
Parametry transmisji: 9600b/s, 8 bitów, 1 bit stopu, brak kontroli parzystości, brak sprzętowej kontroli transmisji,
Wymiary (mm): 66 x 66

Uwaga: Na specjalne zamówienie istnieje możliwość wykonania czytników o innych parametrach transmisji szeregowej.

Czytnik zbudowano w oparciu o nowoczesny i bardzo popularny układ EM4095 firmy EM MICROELECTRONIC - MARIN S.A.
Przystosowany jest do odczytu transponderów Unique pracujących na częstotliwości 125kHz.
W urządzeniu zastosowano zintegrowaną antenę na płytce drukowanej umożliwiającej odczyt transponderów z odległości 12 cm w przypadku kart ISO oraz Clamshell.
Wyprowadzenie stanowi złącze 10-pinowe typu IDC, umożliwiające wyprowadzenie sygnału RS232 w standardzie TTL. Na wyjściu przekazywany jest wprost kod odczytanego transpondera (zapis poszczególnych bajtów w formie 2 cyfr kodu ASCII). Odczyt danych sygnalizowany jest krótkim zaświeceniem diody LED.

Dokumentacja czytnika MP01611
