SYSTEM WIELOPUNKTOWEGO MONITORINGU TEMPERATURY Z WYŚWIETLACZAMI
PANELOWYMI LED

Kod produktu: MP01105T-LDS1
Producent: MERA-PROJEKT





Interfejs pomiarowy typu MP01105T-LDS1 stanowi bardzo łatwy do zastosowania układ do podłączenia max. 50 czujników temperatury typu DS18B20 (np. gotowe moduły czujników naszej produkcji typu MP00230-T) oraz takiej samej ilości panelowych wyświetlaczy LED typu MP00311-RS232 (dostępnych w kolorach czerwonym i zielonym). Wbudowany mikroprocesor zajmuje się obsługą magistrali 1-Wire do której podłączone są czujniki oraz automatycznym wysyłaniem danych pomiarowych do modułów wyświetlaczy. Otrzymujemy w ten sposób gotowy rozproszony system wielopunktowego monitoringu temperatury. Interfejs umożliwia pomiary temperatur w zakresie od -55°C do +125°C. Dokładność pomiaru to ±0,5°C w zakresie od -10°C do +85°C. Rozdzielczość pomiaru wynosi 12 bitów.
Interfejs idealnie nadaje się do systemów monitoringu temperatury otoczenia, systemów automatyzacji budynkowej, monitorowania i rejestracji temperatury w serwerowniach, systemów wentylacji i klimatyzacji, monitoringu temperatury w przemyśle spożywczym, rolniczym itp.

Uwaga: Ze względu na bezpośrednie podłączenie magistrali 1Wire do wyjścia mikroprocesora, długość magistrali powinna być ograniczona do ok. 20m.

Właściwości interfejsu pomiarowego:

  • Zasilanie od +7V do +12V DC (typowo +12V)
  • Wyprowadzenie 1-Wire do podłączenia czujników temperatury w postaci złącza RJ45
  • Max. długość magistrali 1Wire: ok. 20m w zależności od ilości podłaczonych urządzeń
  • Wyprowadzona linia zasilania +12V DC w złączu RJ45 - do zasilania modułów czujników temperatury z wykorzystaniem lokalnej stabilizacji napięcia
  • Wyprowadzona linia zasilania pomocniczego +5V DC w złączu RJ45 - do zasilania czujników temperatury bezpośrednio napięciem +5V
  • Obsługa od 1 do 50 czujników temperatury typu DS18B20
  • Pełna kompatybilność z modułami czujników temperatury typu MP00230-T naszej produkcji
  • Pomiar temperatury w zakresie od -55°C do +125°C
  • Dokładność pomiaru to ±0,5°C w zakresie od -10°C do +85°C
  • Rozdzielczość pomiaru: 12 bitów
  • Czas pomiaru (konwersji): max. 750ms

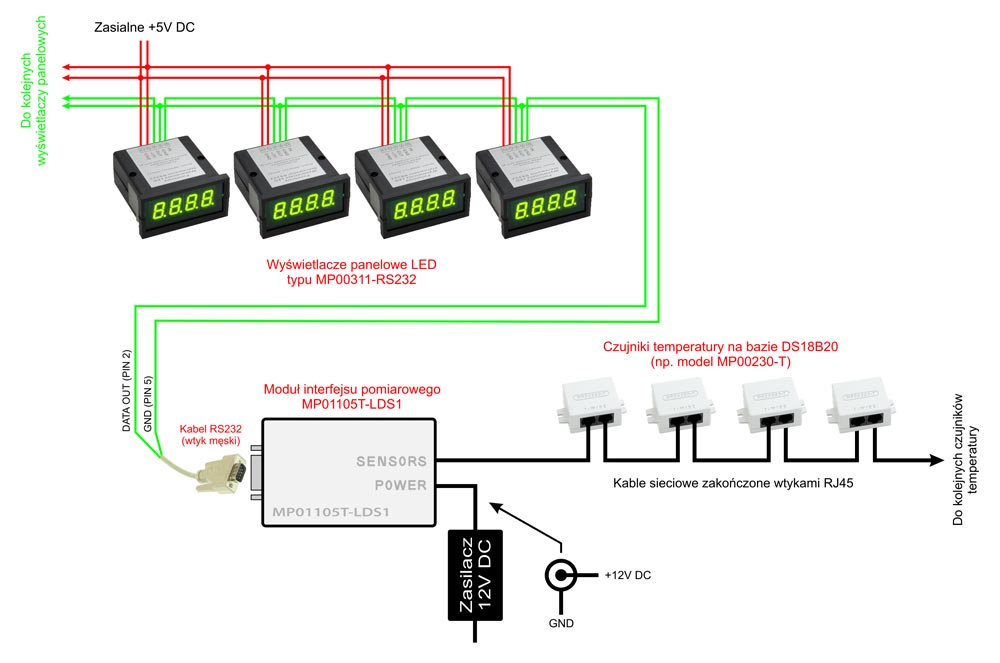

Do budowy kompletnego systemu monitoringu temperatury potrzebne są:

  • Interfejs pomiarowy MP01105T-LDS1: 1 szt.
  • Moduły czujników temperatury typu MP00230-T (lub same czujniki typu DS18B20 - będące również w naszej ofercie): 1 - 50 szt. w zależności od potrzeb. Szczegółowa informacja i dokumentacja na stronie: http://www.meraprojekt.com.pl/mp00230-t.html
  • Panelowe wyświetlacze LED typu MP00311-RS232 (dostępne w kolorach czerwonym i zielonym): 1 - 50 szt. w zależności od potrzeb.
    Szczegółowa informacja i dokumentacja na stronie: http://www.meraprojekt.com.pl/mp00311-rs232.html
  • Zasilacz stabilizowany od +7V do +12V DC (typowo +12V) do zasilania modułu pomiarowego i czujników (zasilanie czujników jest opcjonalne): 1 szt.
  • Zasilacz stabilizowany +5V DC do zasilania wyświetlaczy panelowych LED: 1 szt.

Zasilacze dostępne są w naszej ofercie.

Dokumentacja interfejsu MP01105T-LDS1



OPCJONALNE AKCESORIA

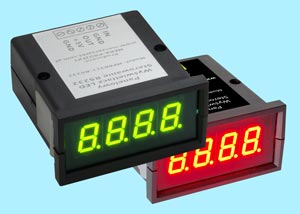

MP00311-RS232

Panelowy wyświetlacz LED, 4-cyfrowy, sterowanie RS232

Urządzenie stanowi gotowy element wyświetlania danych numerycznych (4 cyfry o wysokości 14mm). Dane przesyłane są do wyświetlacza z wykorzystaniem łącza szeregowego RS232. Wyświetlacz może współpracować bezpośrednio z komputerem PC poprzez port szeregowy COM.

Szczegóły oferty >

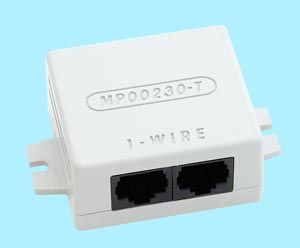

MP00230-T

Moduł czujnika temperatury w standardzie 1-Wire

Moduł stanowi gotowy do zastosowania czujnik temperatury w standardzie 1-Wire. Urządzenie zbudowano na bazie czujnika temperatury typu DS18B20 firmy MAXIM-DALLAS.

Szczegóły oferty >>

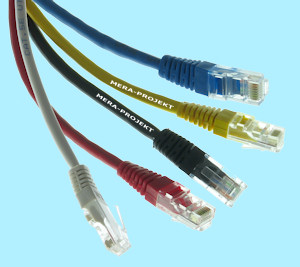

Patchcordy UTP, kat. 5E, zakończone wtykami RJ45

Wysokiej jakości patchcordy UTP (nieekranowane) kategorii 5E.
Zalewane końcówki, fabrycznie testowane.

Zasilacze impulsowe wtyczkowe pasujące do oferowanego produktu

Dostępne różne modele w zależności od napięcia zasilającego i max. prądu wyjściowego.
