KONWERTER RS232-RS422, 4-PRZEWODOWY, TRANSMISJA FULL-DUPLEX

Kod produktu: MP01520-DCE, MP01520-DTE

Urządzenie stanowi gotowy konwerter z RS232 na 4-przewodowe łącze w standardzie RS422. Transmisja danych łączem RS422 odbywa się w trybie full-duplex (w danym czasie możliwe jest jednoczesne nadawanie i odbieranie danych).

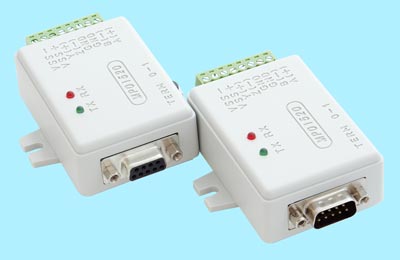

Konwerter produkowany jest w dwóch wersjach:

  • MP01520-DCE: Złącze RS232 typowe dla urządzeń typu DCE (DB9 żeńskie)
  • MP01520-DTE: Złącze RS232 typowe dla urządzeń typu DTE (DB9 męskie)



Przy zamówieniu proszę o podanie kodu produktu (wersji wykonania).



Właściwości:

  • Transmisja danych z prędkością do 200kb/s
  • Tryb komunikacji: full-duplex
  • Komunikacja pomiędzy urządzeniami RS422: magistrala 4-przewodowa
  • Maksymalna długość sieci RS422: 1200m

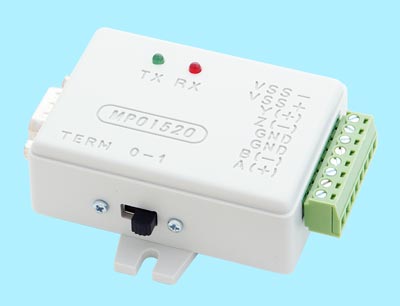

  • Rezystor terminujący linię RS422: 120Ω załączany poprzez przełącznik z boku obudowy
  • Zasilanie: zewnętrzne 7 - 12V DC, pobór prądu max. 60mA



Przykładowe zastosowania konwertera:

  • Systemy pomiarowo-kontrolne
  • Sterowanie urządzeniami automatyki przemysłowej, systemami nadzoru (np. kamery przemysłowe) itp.
  • Systemy automatyki domowej
  • Przedłużacz interfejsu RS232



Konwerter sprzedawany jest bez zasilacza i bez kabli sygnałowych.

Dokumentacja konwerterów MP01520-DCE, MP01520-DTE



OPCJONALNE AKCESORIA

Przedłużacze DSUB 9 (połączenie 1:1)

Dostępne długości:

  • 2m (kod produktu: K-DB9-MF-2)
  • 3m (kod produktu: K-DB9-MF-3)
  • 5m (kod produktu: K-DB9-MF-5)
  • 10m (kod produktu: K-DB9-MF-10)

Kable wysokiej jakości z zalewanymi końcówkami, kolor biały.

Taśma płaska 10-przewodowa

Kod produktu: RC10G

Wtyk 10-pinowy, żeński, zaciskany na taśmę RC10G

Kod produktu: IDC-10
