KONWERTER USB-RS485, ŁĄCZE 4-PRZEWODOWE, TRANSMISJA FULL-DUPLEX
(CHIPSET FT232RL FIRMY FTDI)

Kod produktu: MP01502A
Producent: MERA-PROJEKT

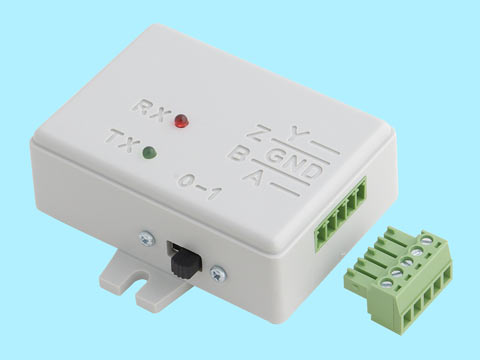

Urządzenie stanowi gotowy konwerter z USB na 4-przewodowe łącze w standardzie RS485 (pracuje również jako RS422). Transmisja danych łączem RS485 odbywa się w trybie full-duplex (w danym czasie możliwe jest jednoczesne nadawanie i odbieranie danych). Od strony komputera (USB) urządzenie widziane jest i obsługiwane jak typowy port szeregowy. Urządzenie zbudowane jest na bazie kontrolera FT232RL firmy FTDI.
Dołączone sterowniki (do pobrania - link na końcu opisu) pozwalają na pisanie własnych procedur komunikacyjnych w sposób identyczny jak w przypadku urządzeń transmitujących dane za pośrednictwem interfejsu RS232. Do łączności od strony komputera można również stosować typowe programy terminalowe np. okienkowy HiperTerminal. Bardziej zaawansowani programiści mogą sięgnąć po sterowniki D2XX (USB Direct Drivers + DLL S/W Interface). Dużą zaletą urządzenia jest możliwość prawie dowolnego dobierania prędkości transmisji, byle tylko była ona taka sama po stronie nadawczej jak i odbiorczej.



Podstawowe parametry:

  • Transmisja danych z prędkością do 2,5Mb/s
  • Tryb komunikacji: full-duplex
  • Komunikacja pomiędzy urządzeniami RS485: magistrala
    4-przewodowa
  • Maksymalna długość sieci RS485: 1200m
  • Rezystor terminujący linię odbiorczą RS485: 120 Ω, załączany poprzez przełącznik
  • Zabezpieczenie magistrali RS485 przed przepięciami szpilowymi za pomocą transili
  • Zabezpieczenie w przypadku zwarcia przewodu sygnałowego z ekranem
  • Transmisja szeregowa UART: 7 lub 8 bitów danych, 1 lub 2 bity stopu, kontrola parzystości (brak, parzystość, nieparzystość, znak, spacja)
  • Bufory: nadawczy 384 bajty, odbiorczy 128 bajtów
  • Programowany Timeout dla bufora odbiorczego
  • Wsparcie dla wstrzymania i wznowienia pracy
  • Układ restartu przy uruchomieniu układu
  • Tryb transmisji danych: USB Bulk lub Isochronous
  • Możliwość zapisu parametrów użytkownika w nieulotnej pamięci EEPROM
  • Zasilanie z interfejsu USB
  • Kompatybilny z UHCI/OHCI/EHCI kontrolerem hosta
  • Kompatybilny z USB 1.1 i 2.0
  • Dwie diody LED wskazujące wysyłanie i odbiór danych

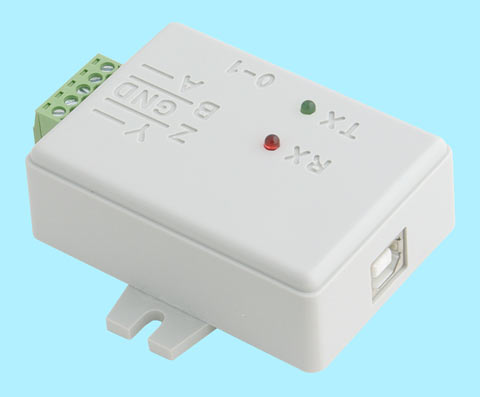

  • Złącze USB typu B żeńskie



Przykładowe zastosowania konwertera:

  • Systemy pomiarowo-kontrolne z interfejsem USB
  • Systemy akwizycji danych pomiarowych USB
  • Oprzyrządowanie na USB
  • Sterowanie urządzeniami automatyki przemysłowej itp.
  • Systemy automatyki domowej



Kabel USB należy dokupić osobno (dostępny w naszej ofercie).

Dokumentacja konwertera MP01502A

Sterowniki wirtualnego portu COM (Virtual COM Port) + dokumentacja >>



OPCJONALNE AKCESORIA

Kable USB (standard 2.0). Złącza: A męskie - B męskie.

Dostępne długości:

  • 1,8m (kod produktu: K-USB-1.8)
  • 3m (kod produktu: K-USB-3)
  • 5m (kod produktu: K-USB-5)

Kable wysokiej jakości z zalewanymi końcówkami, kolor biały.
