INTERFEJS DMX ZE ZŁĄCZEM USB (KONWERTER USB-DMX512)

Kod produktu: MP01501-DMX512

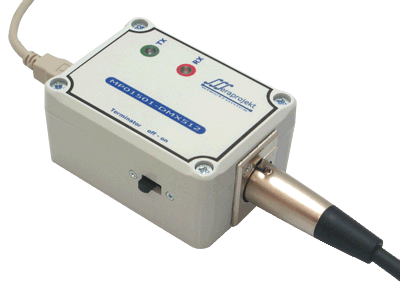

Urządzenie stanowi gotowy konwerter z USB na łącze w standardzie DMX512. Konwerter umożliwia sterowanie urządzeniami DMX przy pomocy komputera PC lub laptopa za pośrednictwem portu USB. Od strony komputera (USB) urządzenie widziane jest i obsługiwane jak typowy port szeregowy. Konwerter zbudowany jest na bazie kontrolera FT232RL firmy FTDI.
Konwerter współpracuje z wieloma darmowymi programami (wirtualne konsolety oświetleniowe), umożliwiającymi tworzenie rozbudowanych scen świetlnych, sterowanie ruchomymi głowicami, sterowanie reflektorami LED itd.

Podstawowe parametry:

Obsługa do 512 urządzeń w standardzie DMX
Maksymalna długość magistrali DMX512: 1200m
Rezystor terminujący linię DMX512: 120 omów, załączany poprzez przełącznik
Możliwość zapisu parametrów użytkownika w nieulotnej pamięci EEPROM (poprzez oprogramowanie MProg)
Zasilanie z interfejsu USB
Kompatybilny z UHCI/OHCI/EHCI kontrolerem hosta
Kompatybilny z USB 1.1 i 2.0 (emulacja portu szeregowego)
Złącze USB typu B żeńskie
Złącze magistrali DMX512: XLR, 3-przewodowe
Sygnalizacja transmisji danych przy pomocy 2 diód LED
Wymiary obudowy (mm): 88x64x42
Materiał obudowy: ABS (bardzo gruby, odporny na uszkodzenia)

Włączenie rezystora terminującego (terminatora) 120 omów realizowane jest poprzez włącznik umieszczony z boku obudowy.

W konwerterze umieszczono dwie diody LED:
RX (czerwona) - wskazującą odczyt danych,
TX (zielona) - wskazującą wysyłanie danych.

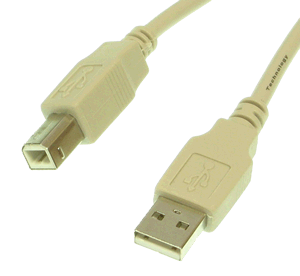

Kabel USB należy dokupić osobno (dostępne w naszej ofercie o długości 1,8m, 3m i 5m).

Kable połączeniowe

Sygnał DMX musi być przesyłany kablem, który został zaprojektowany do szybkiej transmisji danych. Kabel taki powinien mieć impedancję falową w zakresie 110-120 omów oraz powinien być odporny na działanie warunków atmosferycznych. Idealnie do tego celu nadają się kable przemysłowe w standardzie RS485. Stosowanie zwykłych kabli mikrofonowych (przystosowanych do transmisji sygnałów akustycznych) specjalnie do tego się nie nadaje, aczkolwiek ze względu na niską cenę i dostępność bardzo często są one wykorzystywane w praktyce.

Instalacja konwertera

Wraz z konwerterem dostarczany jest sterownik Virtual Com Port (VCP), poprzez zainstalowanie którego w komputerze instalowany jest kolejny port szeregowy COM.

Sterowniki są do pobrania ze strony internetowej (odnośnik na końcu opisu).

Numer tego portu można w razie konieczności ręcznie zmienić poprzez ustawienie w panelu sterowania komputera.

Konwerter zawiera pamięć EEPROM, w której zapisać można takie parametry jak np. USB VID, PID, numer seryjny, opis produktu itd.
Pamięć ta zaprogramowana może być przez użytkownika bezpośrednio w układzie poprzez USB z wykorzystaniem oprogramowania Mprog. Po zakupie konwertera pamięć EEPROM jest wstępnie zaprogramowana i nie wymaga modyfikacji do poprawnej pracy konwertera.

Darmowe oprogramowanie współpracujące z konwerterem

USB2DMX512 Converter Demo

Plik programu wraz z kodem źródłowym (Delphi): POBIERZ >>
Strona autora programu: www.kalbermatter.ch

Uwaga: Program nie wymaga instalacji. Program uruchamia się bezpośrednio klikając w ikonę programu USB2DMX512DEMO.exe.

Po uruchomieniu programu pojawia się okno jak na rysunku poniżej (jeśli konwerter został podłączony po uruchomieniu programu należy kliknąć przycisk Refresh, co spowoduje pojawienie się naszego konwertera na liście obok). Włączenie i wyłączenie transmisji dokonujemy odpowiednio przyciskami Open i Close.

Open DMX Theater

Plik programu: POBIERZ >>

Po zainstalowaniu programu pojawia się okno jak poniżej.

Na początku należy przejść do zakładki Settings i kliknąć klawisz Connect, a po uaktywnieniu się przycisku Send kliknąć w niego. W tym momencie zostaje uaktywniona transmisja danych. Częstotliwość wysyłania paczek danych można ustalić poprzez suwak DMX Out frames per second.
