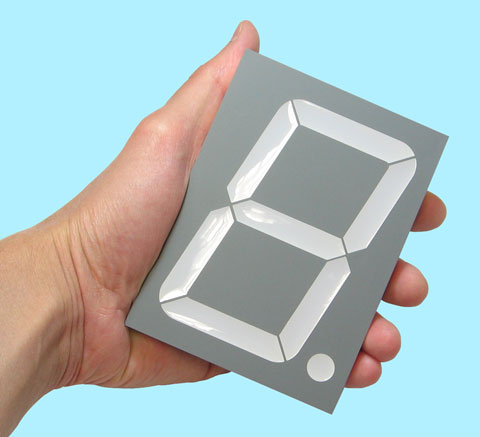

ModuŁ wielkogabarytowego wyŚwietlacza siedmiosegmentowego LED

Kody produktów:

MP01300-LSD400BSR-10


MP01300-JZD400106RO-GW

Urządzenie stanowi gotowy moduł wyświetlacza LED z niezbędną elektroniką umożliwiającą łatwe zbudowanie systemu wyświetlania danych. Kolejne moduły łączone są ze sobą kaskadowo (w łańcuchu) za pomocą 10-pinowej płaskiej taśmy. Nie ma ograniczenia związanego z maksymalną ilością wyświetlaczy mogących współpracować w ten sposób. Wyświetlanie danych i sterowanie realizowane jest w sposób statyczny i odbywa się w sposób identyczny jak przesyłanie danych do rejestrów przesuwających (poziom napięć w standardzie TTL 5V). Rozwiązanie takie umożliwia bezpośrednie podłączenie systemu do kilku linii portów mikrokontrolera sterującego.
W ofercie naszej posiadamy również dedykowane do tych modułów odpowiednie sterowniki umożliwiające bezpośrednie podłączenie systemu do komputera PC lub innego urządzenia sterującego wyposażonego w odpowiedni port komunikacyjny.

Podstawowe parametry:

  • Napięcie zasilania: 12V DC
  • Pobór prądu: zależny od zastosowanego wyświetlacza
  • Wymiary wyświetlacza: 122mm x 90mm
  • Wyświetlanie danych: statyczne
  • Sposób przesyłania danych: szeregowe (typowe dla rejestrów przesuwających) w standardzie TTL 5V
  • Kolor cyfry i tła oraz jasność zależna od zastosowanego wyświetlacza



Dostępne modele:


MP01300-LSD400BSR-10
Kolor czerwony, tło czarne, jasność: standardowa, pobór prądu max. 120mA.
Uwaga: Ze względu na jasność raczej do zastosowań wewnątrz budynku, wskazane zastosowanie filtru z czerwonego pleksi.

MP01300-JZD400106RO-GW
Kolor czerwony, tło szare, jasność: podwyższona, pobór prądu max. 240mA.
Uwaga: Ze względu na jasność nadaje się do zastosowań zarówno wewnętrznych jak i zewnętrznych.

Dokumentacja modułów wyświetlaczy serii MP01300
