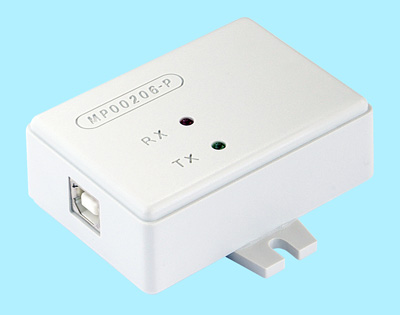

INTERFEJS USB-1WIRE, ZASILANIE ZEWNĘTRZNE

Kod produktu: MP00206-P
Producent: MERA-PROJEKT



Urządzenie zbudowane jest na bazie kontrolera DS2480B firmy Dallas-Maxim (konwerter RS232 - 1Wire). Do konwersji ze standardu RS232 na USB zastosowano układ FT232RL firmy FTDI.

Po zainstalowaniu sterowników układu FT232RL w komputerze pojawia się wirtualny port szeregowy i poprzez niego następuje dostęp do magistrali 1Wire.

Od strony programowej urządzenie jest zgodne z konwerterami opartymi na układach DS2480B czyli np. z oryginalnymi interfejsami serii DS9097U firmy MAXIM-DALLAS z tą różnicą, że interfejs podłączamy do portu USB zamiast portu szeregowego RS232.

UWAGA: Kabel USB należy dokupić osobno (dostępny w naszej ofercie).

Poprzez wyprowadzenie napięcia zasilającego na złącze RJ45 możliwe jest wygodne zasilanie urządzeń wchodzących w skład systemu 1-Wire.

Uwaga: Do poprawnego działania, urządzenie wymaga podłączenia zasilania w zakresie od 7 do 12V DC (stabilizowane). W naszej ofercie posiadamy również interfejsy zasilane wyłącznie z portu USB.

Właściwości:

  • Interfejs USB2.0
  • Odczytuje wszystkie układy 1-Wire i iButton
  • Umożliwia zapisywanie układów 1-Wire i iButton z wyjątkiem pamięci EPROM (programowanie napięciem 12V)
  • Zasilanie napięciem stabilizowanym w zakresie od 7 do 12V DC, pobór prądu przez interfejs max. 7mA
  • Interfejs posiada ochronę przepięciową magistrali 1-Wire
  • Interfejs zawiera unikalny numer seryjny (układ DS2401)
  • Duża ilość darmowego oprogramowania i kodów źródłowych
  • Współpraca z darmowym programem One Wire Viewer, TMEX firmy MAXIM-DALLAS (link na końcu opisu) oraz wieloma innymi współpracującymi z oryginalnym interfejsem DS9097U np. LogTemp, Lampomittari itd.

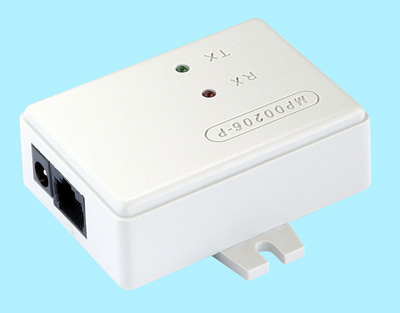

  • Wyprowadzenie 1Wire w postaci złącza Rj45
  • Wyprowadzona linia zasilania +12V DC (obciążalność zgodna z zastosowanym zasilaczem) - do zasilania zewnętrznych urządzeń
  • Wyprowadzona linia zasilania pomocniczego +5V DC umożliwiająca zasilanie zewnętrznych urządzeń przy max. prądzie 100mA (zasilanie na niewielkie odległości)
  • Materiał obudowy: ABS (TEMPOLIMER STYRENU)



Typowe zastosowania:

  • Układy rozproszonych systemów pomiarowych
  • Układy kontrolno-pomiarowe
  • Układy rejestratorów np. temperatury, napięcia itp.
  • Układy kontrolno-pomiarowe zarządzane przez internet
  • Układy kontroli dostępu i autoryzacji, ochrona legalności oprogramowania itp.



Dokumentacja interfejsu MP00206-P

Sterowniki wirtualnego portu COM (Virtual COM Port) + dokumentacja >>

Sterowniki 1Wire, oprogramowanie OneWireViewer, biblioteki i przykłady dla programistów >>

Darmowe oprogramowanie LogTemp >>



OPCJONALNE AKCESORIA

Kable USB (standard 2.0). Złącza: A męskie - B męskie.

Dostępne długości:

  • 1,8m (kod produktu: K-USB-1.8)
  • 3m (kod produktu: K-USB-3)
  • 5m (kod produktu: K-USB-5)

Kable wysokiej jakości z zalewanymi końcówkami, kolor biały.

Zasilacze impulsowe wtyczkowe pasujące do oferowanego produktu

Dostępne różne modele w zależności od napięcia zasilającego i max. prądu wyjściowego.
