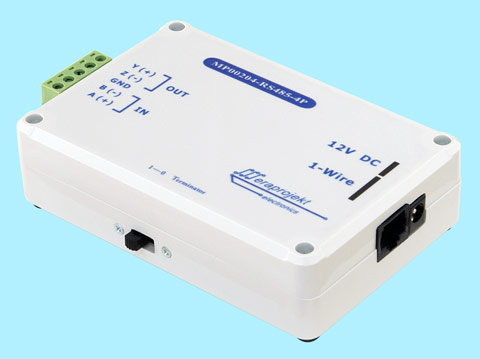

INTERFEJS 1-WIRE NA RS422 Z GNIAZDEM RJ45 I ZASILANIEM 12V

Kod produktu: MP00204-RS422

Urządzenie zbudowane jest na bazie kontrolera DS2480B firmy Dallas-Maxim (konwerter RS232 - 1Wire).

Od strony programowej urządzenie jest zgodne z konwerterami opartymi na układach DS2480B czyli np. z oryginalnymi interfejsami serii DS9097U firmy MAXIM-DALLAS.

Urządzenie posiada układ zawierający unikalny numer seryjny (DS2401), wykorzystywany zazwyczaj dla celów ochrony własnego oprogramowania - urządzenie takie stanowi w tym przypadku również klucz sprzętowy oprogramowania.

Poprzez wyprowadzenie napięcia zasilającego na złącze RJ45 możliwe jest wygodne zasilanie urządzeń wchodzących w skład systemu 1-Wire.

Uwaga: Do poprawnego działania, urządzenie wymaga podłączenia zasilania w zakresie od 7 do 12V DC (stabilizowane).

Właściwości:

  • Interfejs RS422, 4-przewodowy, full-duplex
  • Maksymalna długość magistrali RS422: 1200m
  • Rezystor terminujący linię RS422: 120Ω, załączany poprzez przełącznik
  • Zabezpieczenie magistrali RS422 przed przepięciami szpilkowymi za pomocą transili
  • Zabezpieczenie w przypadku zwarcia przewodu sygnałowego z ekranem
  • Odczytuje wszystkie układy 1-Wire i iButton
  • Umożliwia zapisywanie układów 1-Wire i iButton z wyjątkiem pamięci EPROM (programowanie napięciem 12V)
  • Zasilanie napięciem stabilizowanym w zakresie od 7 do 12V DC
  • Interfejs wyposażony w układ DS9503 ochrony magistrali 1-Wire
  • Interfejs zawiera unikalny numer seryjny (układ DS2401)
  • Duża ilość darmowego oprogramowania i kodów źródłowych
  • Współpraca z darmowym programem One Wire Viewer, TMEX firmy MAXIM-DALLAS (link na końcu opisu)
  • Wyprowadzenie 1Wire w postaci złącza RJ45
  • Wyprowadzona linia zasilania +12V DC (obciążalność zgodna z zastosowanym zasilaczem) - do zasilania zewnętrznych urządzeń
  • Wyprowadzona linia zasilania pomocniczego +5V DC umożliwiająca zasilanie zewnętrznych urządzeń przy max. prądzie 500mA (zasilanie na niewielkie odległości)
  • Materiał obudowy: ABS (bardzo gruby, odporny na uszkodzenia) - obudowa przeznaczona do pracy w warunkach przemysłowych
  • Możliwość przykręcenia obudowy do ściany (za pomocą 2 śrub - dostęp od wewnątrz po rozkręceniu obudowy)



Typowe zastosowania:

  • Układy rozproszonych systemów pomiarowych
  • Układy kontrolno-pomiarowe
  • Układy rejestratorów np. temperatury, napięcia itp.
  • Układy kontrolno-pomiarowe zarządzane przez internet
  • Układy kontroli dostępu i autoryzacji, ochrona legalności oprogramowania itp.

Dokumentacja interfejsu MP00204-RS422

Sterowniki 1Wire, oprogramowanie OneWireViewer, biblioteki i przykłady dla programistów >>

Darmowe oprogramowanie LogTemp >>
