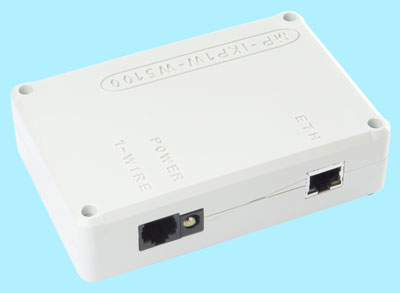

Urządzenie stanowi bardzo łatwy do zastosowania gotowy interfejs kontrolno-pomiarowy do podłączenia modułów w standardzie 1-wire takich jak czujniki temperatury, moduły przekaźnikowe, moduły we/wy. Otrzymujemy w ten sposób gotowy rozproszony system wielopunktowego monitoringu i sterowania. Od strony użytkownika obsługa interfejsu ogranicza się do kilku komend sterujących przesyłanych łączem ethernetowym.
Interfejs idealnie nadaje się do systemów monitoringu temperatury otoczenia, systemów automatyzacji budynkowej, monitorowania i rejestracji temperatury w serwerowniach, systemów wentylacji i klimatyzacji, monitoringu temperatury w przemyśle spożywczym, rolniczym itp.

Uwaga: Ze względu na bezpośrednie podłączenie magistrali 1Wire do wyjścia mikroprocesora, długość magistrali powinna być ograniczona do ok. 20m.
Znacznie większy zasięg umożliwiają interfejsy 1Wire naszej produkcji wyposażone w układ DS2480B: nawet do kilkuset metrów.

Od strony sieciowej interfejs oparty jest na bardzo stabilnym układzie W5100 firmy WIZNET. Do konfiguracji ustawień sieciowych wykorzystywany jest łatwy w obsłudze program narzędziowy.

UWAGA: Zasilacz należy dokupić osobno (dostępny w naszej ofercie).

Właściwości:

• Zasilanie od +7V do +12V DC (typowo +12V)
• Wyprowadzenie 1-Wire do podłączenia modułów kontrolno-pomiarowych w postaci złącza RJ45
• Max. długość magistrali 1Wire: ok. 20m w zależności od ilości podłaczonych urządzeń
• Wyprowadzona linia zasilania +12V DC w złączu RJ45 - do zasilania pozostałych elementów systemu kontrolno-pomiarowego
• Wyprowadzona linia zasilania pomocniczego +5V DC w złączu RJ45
• Obsługa do 10 czujników temperatury na bazie DS18B20 - nasze produkty: MP00230T
• Obsługa do 10 modułów na bazie DS2408 (8-kanałowe moduły przekaźnikowe i we/wy cyfrowych) - nasze produkty: MP00220, MP00220A-8R, MP00221
• Obsługa do 10 modułów na bazie DS2413 (2-kanałowe moduły przekaźnikowe) - nasze produkty: MP00222-2R
• Pomiar temperatury w zakresie od -55°C do +125°C
• Dokładność pomiaru to ±0,5°C w zakresie od -10°C do +85°C
• Rozdzielczość pomiaru: 12 bitów
• Czas pomiaru (konwersji): max. 750ms (przy maksymalnej rozdzielczości)
• Obsługa sieci Ethernet oparta na układzie W5100 firmy WIZNET (10/100Mbps)
• Wymiary urządzenia: 118mm x 79mm x 31mm
• Materiał obudowy: ABS (bardzo gruby, odporny na uszkodzenia) - obudowa przeznaczona do pracy w warunkach przemysłowych
• Możliwość przykręcenia obudowy do ściany (za pomocą 2 śrub - dostęp od wewnątrz po rozkręceniu obudowy)

Dokumentacja interfejsu MP-IKP1W-W5100

S2E Configuration Tool Programming Guide

WIZ1xxSR Configuration Tool V3.0.2

Device terminal program

VSPE (wirtualny port szeregowy)

Zasilacze impulsowe wtyczkowe pasujące do oferowanego produktu

Dostępne różne modele w zależności od napięcia zasilającego i max. prądu wyjściowego.
