MERA-PROJEKT

INTERFEJS BLUETOOTH NA USB DO ZASTOSOWAŃ KONTROLNO-POMIAROWYCH,
STEROWANY KOMENDAMI AT

Kod produktu: MP-BT-USB
Producent: MERA-PROJEKT

Urządzenie zbudowano w oparciu o moduł transmisyjny Bluetooth typu BTM-222 firmy Rayson, umożliwiający zasięg bezprzewodowy do 100m. Szczegółowe informacje techniczne tego modułu dostępne są w dokumentacji producenta, która jest do pobrania z naszej strony internetowej (link na końcu opisu).
Od strony komputera dostęp może się odbywać poprzez wirtualny port szeregowy (interfejs USB zbudowano na bazie układu FT232RL firmy FTDI).
Ze względu na dopracowany interfejs USB oraz możliwość sterowania poprzez komendy AT, urządzenie idealnie nadaje się do zastosowań kontrolno-pomiarowych.
Dołączone sterowniki pozwalają na pisanie własnych procedur komunikacyjnych w sposób identyczny jak w przypadku urządzeń transmitujących dane za pośrednictwem interfejsu RS232. Do łączności od strony komputera można również stosować typowe programy terminalowe np. okienkowy HiperTerminal. Bardziej zaawansowani programiści mogą sięgnąć po dołączone sterowniki D2XX (USB Direct Drivers + DLL S/W Interface).

Uwaga: Sterowniki są do pobrania ze strony internetowej (odnośnik na końcu opisu).

Podstawowe właściwości:

Zasilanie z portu USB
Kompatybilny z USB 1.1 i 2.0
Bluetooth klasy 1, zasięg do 100m
Układ bluetooth oparty na module BTM-222 firmy Rayson
Sterowanie komendami AT
Od strony komputera dostęp poprzez wirtualny port szeregowy lub dostęb bezpośredni z wykorzystaniem sterowników D2XX (USB Direct Drivers + DLL S/W Interface)
Interfejs USB zbudowany na bazie układu FT232RL firmy FTDI
Możliwość zapisu parametrów użytkownika w nieulotnej pamięci EEPROM
Wsparcie dla wstrzymania i wznowienia pracy
Układ restartu przy uruchomieniu układu
Bufory: nadawczy 384 bajty, odbiorczy 128 bajtów
Transmisja danych z prędkością do 230kb/s
Obsługa sygnałów modemowych i handshaking (TxD, RxD, CTS i RTS)
Transmisja szeregowa UART: 8 bitów danych, 1 lub 2 bity stopu, kontrola parzystości (brak, parzystość, nieparzystość)
Materiał obudowy: ABS (TEMPOLIMER STYRENU)
Gniazdo antenowe typu SMA żeńskie

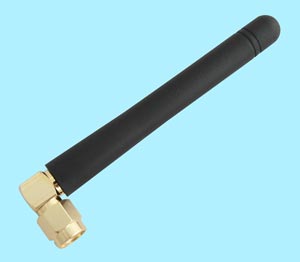

UWAGA: Kabel USB oraz antenę Bluetooth należy dokupić osobno (dostępne w naszej ofercie).

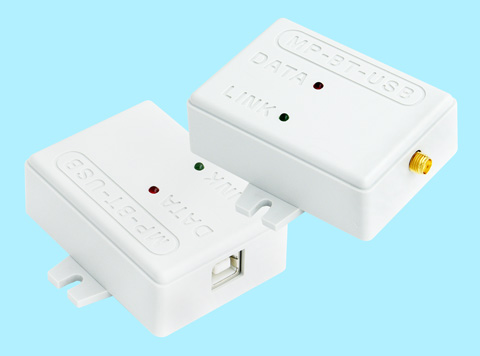

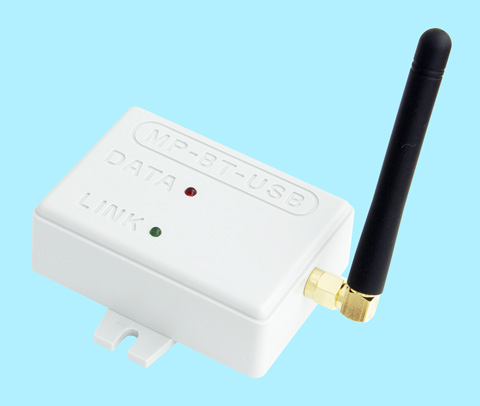

W interfejsie umieszczono dwie diody LED:

DATA (czerwona) - wskazującą transmisję danych,
LINK (zielona) - wskazującą aktualny status połączenia Bluetooth (opis działania w dokumentacji interfejsu).

Dokumentacja interfejsu MP-BT-USB (aktualizacja: 2011.10.16)
