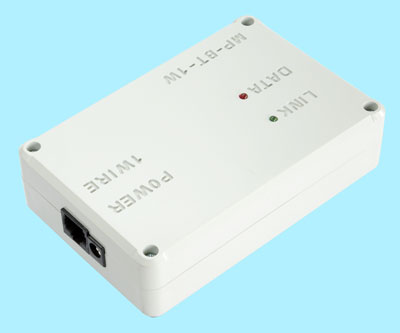

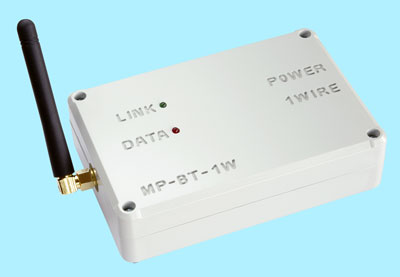

INTERFEJS BLUETOOTH - 1WIRE

Kod produktu: MP-BT-1W
Producent: MERA-PROJEKT




Urządzenie stanowi bardzo łatwy do zastosowania gotowy interfejs Bluetooth przystosowany do bezprzewodowego podłaczenia urządzeń w standardzie 1-Wire. Otrzymujemy w ten sposób gotowy rozproszony system kontrolno-pomiarowy obsługujący wszystkie dostępne elementy sieci 1-Wire firmy MAXIM-DALLAS.
Od strony programowej urządzenie jest zgodne z konwerterami opartymi na układach DS2480B czyli np. z oryginalnymi interfejsami serii DS9097U firmy MAXIM-DALLAS. Tak więc bez problemu wykorzystać można wiele darmowych programów do obsługi sieci 1-WIRE jak: OneWireViewer, LogTemp, Lampomittari itd.

Urządzenie posiada układ zawierający unikalny numer seryjny (DS2401), wykorzystywany zazwyczaj dla celów ochrony własnego oprogramowania - urządzenie może stanowić w tym przypadku również klucz sprzętowy oprogramowania.

UWAGA: Antenę Bluetooth i zasilacz należy dokupić osobno (dostępna w naszej ofercie).

Urządzenie jest już skonfigurowane jako SLAVE z odpowiednimi parametrami transmisyjnymi i automatycznie zostaje wykryte przez komputer PC (MASTER) w sieci Bluetooth. Przy opcjonalnym zakupie interfejsu Bluetooth na USB typu MP-BT-USB lub na RS232 typu MP-BT-RS232, zestaw na życzenie może zostać tak skonfigurowany, że po podłączeniu obu urządzeń następuje ich automatyczne połączenie w sieci Bluetooth i obsługa systemu jest identyczna jak poprzez port szeregowy RS232 (w przypadku interfejsu na USB w komputerze pojawia się wirtualny port szeregowy dostępny dla każdej aplikacji).

Właściwości:

  • Zasilanie od +7V do +28V DC (typowo 12V)
  • Pobór prądu: max. 80mA
  • Odczytuje wszystkie układy 1-Wire i iButton
  • Umożliwia zapisywanie układów 1-Wire i iButton z wyjątkiem pamięci EPROM (programowanie napięciem 12V)
  • Interfejs zawiera unikalny numer seryjny (układ DS2401)
  • Duża ilość darmowego oprogramowania i kodów źródłowych
  • Współpraca z darmowym programem One Wire Viewer (link na końcu opisu) oraz wieloma innymi współpracującymi z oryginalnym interfejsem DS9097U np. LogTemp, Lampomittari itd.
  • Wyprowadzenie 1-Wire w postaci złącza RJ45
  • Wyprowadzona linia zasilania +12V DC (obciążalność zgodna z zastosowanym zasilaczem) - do zasilania zewnętrznych urządzeń
  • Wyprowadzona linia zasilania pomocniczego +5V DC umożliwiająca zasilanie zewnętrznych urządzeń przy max. prądzie 100mA (zasilanie na niewielkie odległości)
  • Bluetooth klasy 1, zasięg do 100m
  • Gniazdo antenowe typu SMA żeńskie
  • Wymiary urządzenia: 118mm x 79mm x 31mm
  • Materiał obudowy: ABS (bardzo gruby, odporny na uszkodzenia) - obudowa przeznaczona do pracy w warunkach przemysłowych
  • Możliwość przykręcenia obudowy do ściany (za pomocą 2 śrub - dostęp od wewnątrz po rozkręceniu obudowy)

Dokumentacja interfejsu MP-BT-1W

Sterowniki 1Wire, oprogramowanie OneWireViewer, biblioteki i przykłady dla programistów >>

Darmowe oprogramowanie LogTemp >>



OPCJONALNE AKCESORIA

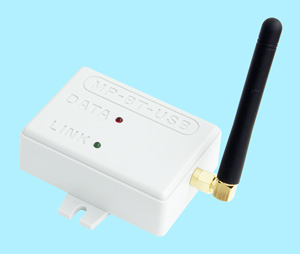

MP-BT-USB

Interfejs Bluetooth na USB do zastosowań kontrolno-pomiarowych, sterowany komendami AT

Urządzenie zbudowano w oparciu o moduł transmisyjny Bluetooth typu BTM-222 firmy Rayson, umożliwiający zasięg bezprzewodowy do 100m. Ze względu na dopracowany interfejs USB oraz możliwość sterowania poprzez komendy AT, urządzenie idealnie nadaje się do zastosowań kontrolno-pomiarowych. Od strony komputera dostęp może się odbywać poprzez wirtualny port szeregowy (interfejs USB zbudowano na bazie układu FT232RL firmy FTDI).



Szczegóły oferty >>

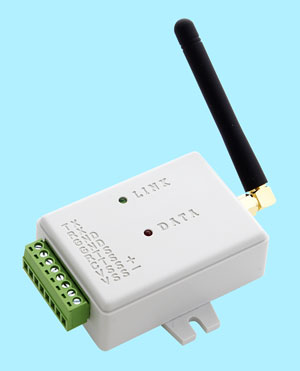

MP-BT-RS232

Interfejs Bluetooth na RS232 do zastosowań kontrolno-pomiarowych, sterowany komendami AT

Urządzenie zbudowano w oparciu o moduł transmisyjny Bluetooth typu BTM-222 firmy Rayson, umożliwiający zasięg bezprzewodowy do 100m. Ze względu na możliwość sterowania poprzez komendy AT, urządzenie idealnie nadaje się do zastosowań kontrolno-pomiarowych i współpracy zarówno z komputerami osobistymi jak i zdalnymi urządzeniami z interfejsem RS232. Możliwa jest konfiguracja urządzenia do pracy w trybie Master lub w trybie Slave.



Szczegóły oferty >>

Zasilacze impulsowe wtyczkowe pasujące do oferowanego produktu

Dostępne różne modele w zależności od napięcia zasilającego i max. prądu wyjściowego.

Antena dookólna Bluetooth 1dBi (2,4-2,5 GHz)

Kod produktu: BLU-ANT01R

Właściwości:

  • Częstotliwość pracy: 2,4 - 2,5 GHz
  • Zysk energetyczny: 1.0 dBi
  • Długość: 74,3 mm
  • Średnica: 7,8 mm
  • Gniazdo RSMA (męskie)
